Lỗ dập, V-CUT, cái nào tốt hơn cho bảng PCB

Cái nào tốt hơn cho Bảng điều khiển PCB?
Trước hết, chúng ta phải hiểu tại sao trò chơi ghép hình ~
Panel là để đáp ứng nhu cầu sản xuất. Ví dụ, một số bảng của khách hàng quá nhỏ, không đáp ứng các yêu cầu để làm đồ đạc. Tại thời điểm này, các bảng khác nhau cần được ghép lại với nhau để sản xuất.
Ngoài ra còn có một số bảng PCB có hình dạng đặc biệt, và bảng điều khiển cũng là để cải thiện tỷ lệ sử dụng bảng PCB, do đó tránh lãng phí và giảm chi phí.
Trong quá trình đặt SMT, nó có thể cải thiện hiệu quả hiệu quả hàn của vị trí SMT.
Bây giờ bạn đã hiểu lý do của bảng điều khiển, hãy hiểu V-CUT và lỗ dập là gì.

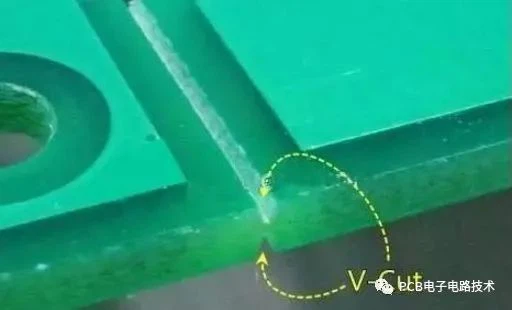

V-cut đề cập đến đường phân chia hình chữ V giữa hai veneer và giữa veneer và cạnh quy trình, tạo thành hình chữ "V"; nó bị hỏng và tách ra sau khi hàn.

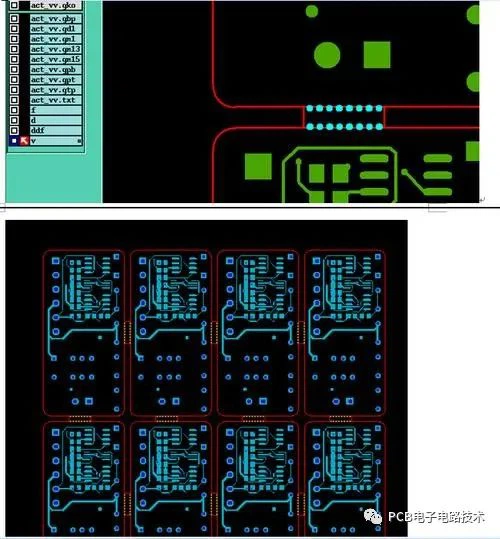

Lỗ đóng dấu nằm bên trong phần áp đặt của bảng chính và các bảng nhỏ cần được nối với nhau bằng các đường gân. Để thuận tiện cho việc cắt, trên sườn sẽ khoét một số lỗ nhỏ, tương tự như lỗ trên mép tem.
Bạn nên chọn phương pháp nào trong hai phương pháp ghép hình này? Trên thực tế, mỗi cái đều có ưu và nhược điểm riêng. Tôi nên nói thế nào đây? Xin vui lòng đọc dưới đây:

Khi sử dụng các rãnh hình chữ V hai mặt, độ sâu của các rãnh hình chữ V phải được kiểm soát ở khoảng 1/3 (tổng của các rãnh ở cả hai bên) và yêu cầu kích thước rãnh phải chính xác và độ sâu đồng phục.
Khi sử dụng tem lỗ cần lưu ý phân bố đều các cạnh xung quanh mỗi bảng ghép hình để tránh biến dạng do lực tác dụng lên bảng PCB không đều trong quá trình hàn.
Vị trí của lỗ tem phải gần với mặt trong của PCB để tránh phần gờ còn sót lại ở lỗ tem sau khi bảng được tách ra khỏi ảnh hưởng đến quá trình lắp ráp toàn bộ máy của khách hàng.
Đối với các bảng PCB không đều như hình tròn, V-CUT là không thể, vì vậy cần phải sử dụng các lỗ dập để kết nối bảng, vì vậy các lỗ dập thường được sử dụng trong các bảng có hình dạng đặc biệt.

Thông số kỹ thuật tạo lỗ dập trên tấm Panel
1. Các lỗ đóng dấu: Nên có từ 5 đến 8 lỗ 0.60mm (đường kính) tạo thành một hàng (bắt buộc phải có hai hàng) thành một nhóm.
2. Phải có khoảng cách ít nhất 1,2mm giữa các bảng hai hàng và các bảng (thông thường là 1,6 hoặc 2.0mm).
3. Khoảng cách giữa mép lỗ này với mép lỗ khác ít nhất phải từ 0.25mm đến 0.35mm (để đảm bảo đủ lực đỡ).
4. Nên thêm lỗ đóng dấu vào đường chính giữa của đường khung bảng hoặc kéo dài đến 1/3 bảng, nếu có dây trên mép bảng thì phải tránh.
5. Sau khi thêm lỗ tem, hình dạng của hai bên lỗ phải được nối với nhau bằng một đường thẳng hoặc (vòng cung), để dễ dàng xác định vị trí bằng cách cắt, tránh cắt nhiều hơn.
