Phân loại và thành phần của vias bảng mạch PCB là gì?

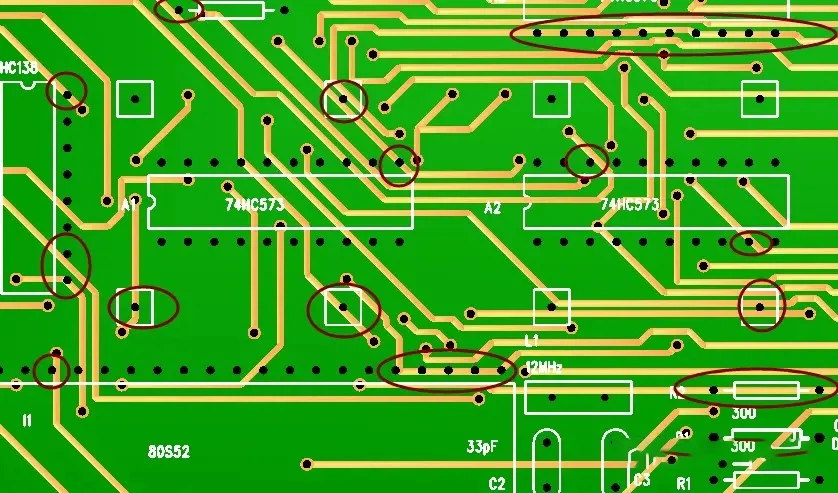

Vias là một phần quan trọng của bảng mạch PCB và chi phí khoan thường chiếm 30% đến 40% chi phí sản xuất PCB. Nói một cách đơn giản, mọi lỗ trên PCB đều có thể được gọi là lỗ thông qua.

1. Phân loại vias

Về chức năng, vias có thể được chia thành hai loại: một loại được sử dụng để kết nối điện giữa các lớp; cái còn lại được sử dụng để cố định hoặc định vị các thành phần. Về quy trình, vias được chia thành ba loại, đó là vias mù, vias chôn và vias thông qua.

Các lỗ mù nằm ở bề mặt trên và dưới của bảng mạch, có độ sâu nhất định, dùng để nối mạch bề mặt và mạch bên trong. Độ sâu của lỗ thường không vượt quá một tỷ lệ (đường kính) nhất định.

Lỗ chôn vùi là các lỗ kết nối nằm ở lớp bên trong của bảng mạch và không mở rộng ra bề mặt của bảng mạch. Hai loại lỗ trên được đặt ở lớp bên trong của bảng mạch và được hoàn thiện bằng quy trình tạo lỗ xuyên suốt trước khi cán màng.

Các lỗ xuyên qua đề cập đến các lỗ xuyên qua toàn bộ bảng mạch và có thể được sử dụng để kết nối bên trong hoặc làm lỗ định vị gắn kết cho các thành phần. Bởi vì lỗ thông qua dễ dàng thực hiện hơn trong quy trình và chi phí thấp hơn, nên nó được sử dụng trong hầu hết các biện pháp kiểm tra PCB.

2. Thành phần của vias

Từ quan điểm thiết kế, via chủ yếu bao gồm hai phần, một là lỗ khoan ở giữa và phần còn lại là khu vực đệm xung quanh lỗ khoan. Kích thước của hai phần này quyết định kích thước của via. Trong thiết kế PCB mật độ cao, tốc độ cao, các nhà thiết kế luôn muốn vias càng nhỏ càng tốt để có thể để lại nhiều không gian đi dây hơn trên bo mạch. Tuy nhiên, việc giảm kích thước lỗ cũng làm tăng chi phí và kích thước của lỗ thông qua bị giới hạn bởi các công nghệ xử lý như khoan và mạ điện: lỗ càng nhỏ thì càng mất nhiều thời gian để khoan và càng dễ sai lệch so với kích thước lỗ. vị trí trung tâm; và Khi độ sâu của lỗ vượt quá 6 lần đường kính của lỗ khoan, không có gì đảm bảo rằng thành lỗ có thể được mạ đồng đều.
