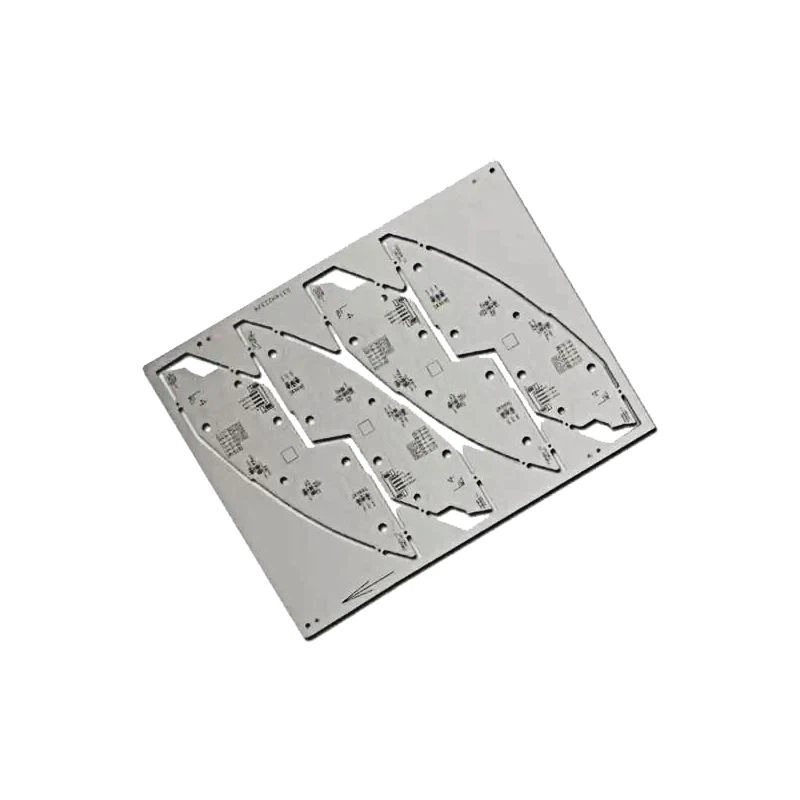

PCB nhôm 2 lớp

Chi tiết sản phẩm

Bảng thông số sản phẩm

Phân loại PCB nhôm

Tùy thuộc vào loại ứng dụng và vật liệu lớp điện môi, nhôm PCB có thể được chia thành ba loại:

• Mục đích chung PCB nhôm - Lớp điện môi bao gồm chất sơ chế sợi thủy tinh epoxy.

• PCB nhôm dẫn nhiệt cao - Lớp điện môi được cấu tạo từ nhựa epoxy các loại nhựa khác có tính dẫn nhiệt cao.

• PCB nhôm vi sóng và tần số cao - Lớp điện môi bao gồm nhựa polyolefin hoặc nhựa polyimide sơ chế sợi thủy tinh.

Những khó khăn trong sản xuất PCB nhôm và các giải pháp

Dù là PCB nhôm một lớp, hai lớp hay nhiều lớp, hay MCPCB, chúng đều có nhiều điểm tương đồng trong quy trình sản xuất FR4 PCB. Tuy nhiên, PCB nhôm, với tư cách là một PCB tiên tiến, vẫn có những khía cạnh đặc biệt của quá trình sản xuất đòi hỏi sự quản lý và kiểm soát chặt chẽ và hiệu quả.

• Khắc lá đồng dày

PCB bằng nhôm thường được sử dụng trong các thiết bị điện có mật độ công suất cao, vì vậy lá đồng tương đối dày. Khắc đồng yêu cầu bù chiều rộng vết khi độ dày lá đồng từ 3 oz trở lên. Nếu không, chiều rộng vết sẽ vượt quá dung sai sau khi khắc. Do đó, để đảm bảo kiểm soát độ rộng / khoảng cách vết và kiểm soát trở kháng tốt nhất để đáp ứng các yêu cầu thiết kế, những điều sau đây phải được thực hiện trước. Độ rộng vết bù phải được thiết kế phù hợp.

b. Cần loại bỏ ảnh hưởng của việc chế tạo vết đối với chiều rộng / khoảng cách vết.

c. Các yếu tố ăn mòn và các thông số thuốc thử cần được kiểm soát chặt chẽ.

• In mặt nạ hàn

In mặt nạ hàn được coi là một thách thức trong sản xuất. Do ảnh hưởng của lá đồng dày, quá trình sản xuất PCB bằng nhôm sẽ có sự khác biệt lớn giữa bề mặt vết và chất nền nếu độ dày đồng vết bất thường sau khi khắc hình ảnh và mặt nạ hàn sẽ trở nên khó khăn. Để đảm bảo in mặt nạ hàn trơn tru, cần tuân theo các nguyên tắc sau:

một. Mặt nạ hàn nên được lấy với đặc tính chất lượng cao.

b. Sử dụng hai bản in mặt nạ hàn.

c. Khi cần thiết, trước tiên hãy dựa vào các phương pháp sản xuất mặt nạ hàn và điền đầy nhựa.

•Làm bằng máy

PCB bằng nhôm được chế tạo cơ học bao gồm khoan, phay và đúc cơ học, và các lỗ và gờ chữ V có xu hướng vẫn nằm trên các vias bên trong, điều này sẽ làm giảm độ bền điện. Do đó, để đảm bảo chế tạo máy chất lượng cao, cần tuân thủ các nguyên tắc sau:

một. Dao phay điện và dao phay chuyên nghiệp nên được sử dụng cho sản xuất hàng loạt nhỏ.

b. Cần chú ý kiểm soát kỹ thuật và hoa văn trong quá trình tạo khuôn.

c. Các thông số khoan phải được điều chỉnh thích hợp trên PCB đồng-nhôm dày để ngăn gờ.

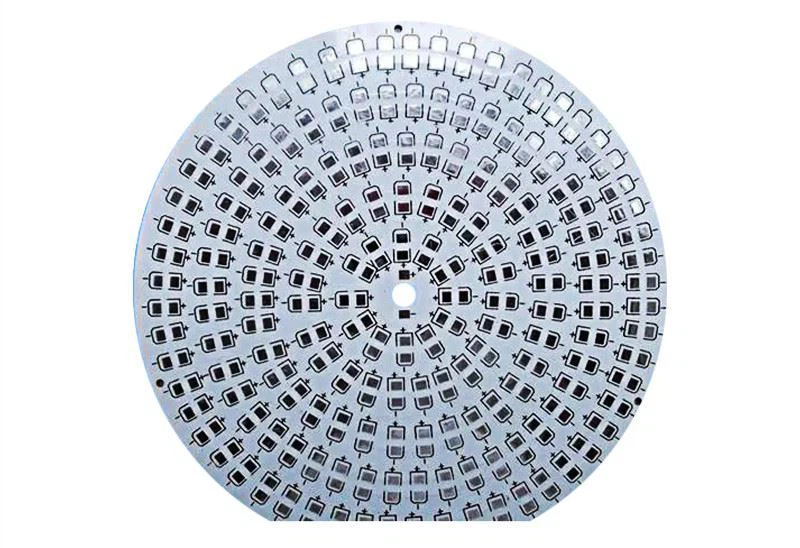

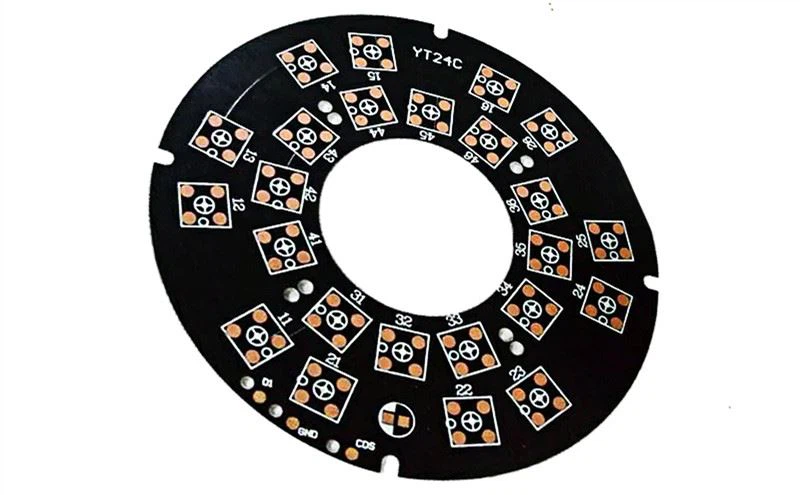

LED PCB là PCB lõi kim loại, sử dụng kim loại làm vật liệu cơ bản, chẳng hạn như nhôm, sắt hoặc đồng. Trong hầu hết các trường hợp, PCB LED là PCB nhôm. Nhôm chủ yếu được sử dụng để làm ánh sáng LED Bảng PCB bằng nhôm vì nó rẻ và nhẹ so với các kim loại khác.

Bảng mạch nhôm Led bao gồm ba lớp. Các lớp này là lớp đồng, lớp điện môi và lớp cơ sở bằng nhôm. Lớp trên cùng là lớp đồng, tạo ra các kết nối điện trong PCB. Lớp này là tiêu chuẩn trong tất cả các loại PCB. Để bảo vệ lớp này, một phương pháp xử lý bề mặt được sử dụng. Đồng cung cấp khả năng dẫn điện tuyệt vời và hoàn thiện mạch điện.

Lớp tiếp theo là lớp điện môi, rất quan trọng trong PCB lõi kim loại. Lớp điện môi này hoạt động như một chất cách điện và ngăn cản dòng điện chạy trong lớp nhôm cơ bản. Lớp này có khả năng dẫn nhiệt cực tốt, giúp tản nhiệt tốt.

Lớp cuối cùng của PCB là lớp cơ sở, được làm bằng nhôm. Lớp này làm cho bảng trở nên độc đáo và tạo cho nó một bản sắc riêng. Do có lớp nền nên PCB bền hơn FR -4. Nó có thể chịu mài mòn và nhiệt độ cao. Ngoài ra, hiệu quả làm mát của nó là tuyệt vời. Nó nhẹ hơn đồng và sắt.

Nếu bạn có bất kỳ nhu cầu về Bảng PCB nhôm, vui lòng liên hệ với chúng tôi.
