Bảng mạch in HDI PCB

Công nghệ Beton HDI có thể đáp ứng yêu cầu sản phẩm của khách hàng. HDI PCB do chúng tôi sản xuất sử dụng công nghệ xử lý tín hiệu kỹ thuật số đầy đủ và một số công nghệ đã được cấp bằng sáng chế. Nó có đầy đủ các khả năng chịu tải thích ứng và khả năng quá tải ngắn hạn mạnh mẽ.

Gửi yêu cầu

Mô tả

Chi tiết sản phẩm

Mục	Sự chỉ rõ
Vật chất	FR -4, FR -2, CEM -1, CEM -3, Carbon, Rogers, v.v.
Nhận xét	Có sẵn CCL TG cao
Độ dày của bảng kết thúc	0. 3 mm -6. 00 mm
Kỹ thuật sản xuất	HDI
Kết thúc bề mặt	Mặt nạ hàn (đen, xanh lá, trắng, đỏ, xanh dương,) Silkscreen (đen, vàng, trắng)
Độ dày đồng	Tối thiểu 1/2 oz, tối đa 12 oz
Hình dạng	Định tuyến, Punch, V-cut

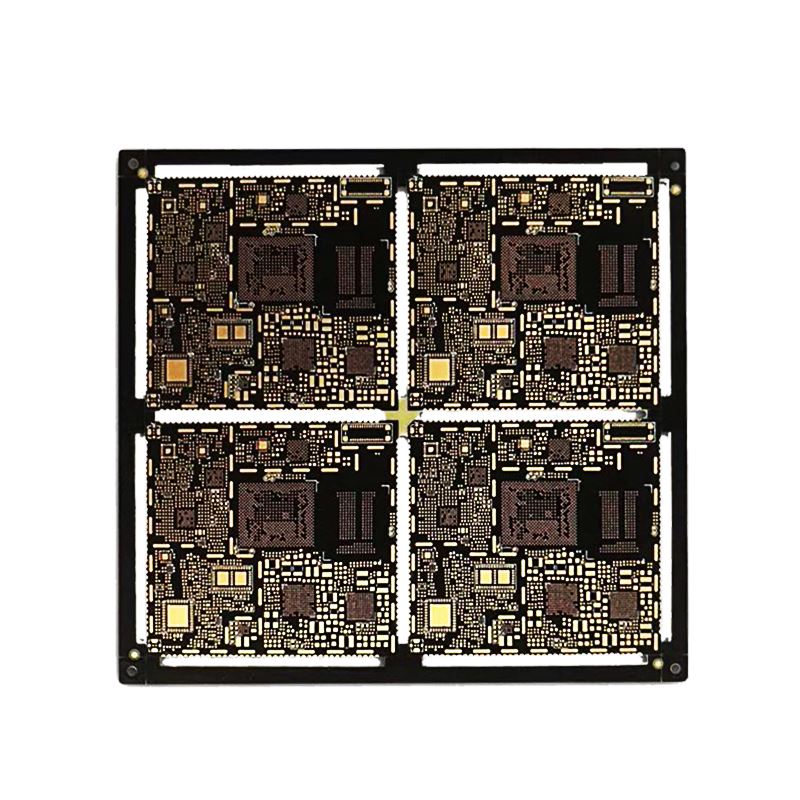

HDI PCB doubled Side Board

Sự phá vỡ của hội đồng quản trị HDI

Bảng mạch High Density Interconnect (HDI) là bảng mạch in có mật độ dây cao trên một đơn vị diện tích. Nói chung, HDI PCB được định nghĩa là tất cả các PCB: microvias; mù quáng và vias bị chôn vùi; xây dựng và hiệu suất tín hiệu cao. Công nghệ bảng mạch in liên tục thay đổi và phát triển, với yêu cầu sản phẩm nhỏ hơn và nhanh hơn. Bảng HDI nhỏ gọn hơn, với ít vias, miếng đệm, dấu vết đồng và ít không gian hơn. Vì vậy, HDI là một PCB dày đặc hơn, nhẹ hơn, nhỏ gọn hơn với ít lớp hơn. Thay vì sử dụng một số PCB trong một thiết bị, một bảng HDI duy nhất có thể đáp ứng chức năng của các bảng đã sử dụng trước đó.

Lợi ích của bảng HDI

Các bảng mạch in HDI có thể được cải tiến liên tục với công nghệ khắc đồng để có độ chính xác cao hơn và các chức năng của nhiều PCB có thể được kết hợp thành một PCB HDI, vì vậy có những ưu điểm sau:

Chi phí thấp: Nếu được lập kế hoạch hợp lý, chi phí tổng thể có thể giảm so với PCB tiêu chuẩn do yêu cầu ít lớp hơn, kích thước / số lượng bo mạch nhỏ hơn yêu cầu.

Thời gian thực hiện ngắn hơn: Hiệu quả thiết kế trong sản xuất HDI PCB có nghĩa là thời gian thực hiện nhanh hơn. HDI dễ dàng hơn trong việc đặt các thành phần và vias, cũng như hiệu suất điện, do đó, mất ít thời gian hơn để hoàn thành quá trình thiết kế và thử nghiệm của HDI PCB.

Độ tin cậy cao: Microvias có độ tin cậy tốt hơn so với các lỗ thông thường do sử dụng tỷ lệ khung hình nhỏ hơn; chúng đáng tin cậy hơn các lỗ xuyên qua, mang lại hiệu suất vượt trội HDI với các vật liệu và bộ phận tốt hơn.

Phẩm chất:

Chuẩn IPC -600 G classⅡ và IPC -6012 B.

Quản lý chất lượng ISO9001: 2008

Thử nghiệm bay thăm dò và Thử nghiệm điện

Xếp hạng được chứng nhận UL 94v -0

Kiểm tra bằng tia X,

Kiểm tra quang học tự động (AOI)

Kiểm tra trong mạch (ICT) và Kiểm tra chức năng

Tuân thủ ROHS.

HDI PCB doubled Side Circuit Board

Beton FAQS

Q1. Những gì được yêu cầu cho báo giá?

Beton: Số lượng, tệp Gerber và yêu cầu kỹ thuật (vật liệu, xử lý hoàn thiện bề mặt, độ dày đồng, độ dày của bảng ...) Thông tin PCB, BOM, (tệp thử nghiệm ...)

Quý 2. Bạn chấp nhận định dạng tệp nào để sản xuất?

Beton:

Tệp Gerber: CAM350 RS274X

Tệp PCB: Protel 99SE, P-CAD 2001 PCB

BOM: Excel (PDF, word, txt)

Q3. Các tài liệu của tôi có an toàn không?

Beton: Các tệp của bạn sẽ được giữ kín. Chúng tôi bảo vệ tài sản trí tuệ của khách hàng trong suốt quá trình.

Q4.MOQ?

Beton: Không có MOQ. Chúng tôi có thể linh hoạt xử lý khối lượng lớn và nhỏ.

Q5. Phí vận chuyển?

Beton: Phí vận chuyển được xác định bởi điểm đến, trọng lượng và kích thước gói của PCB.
