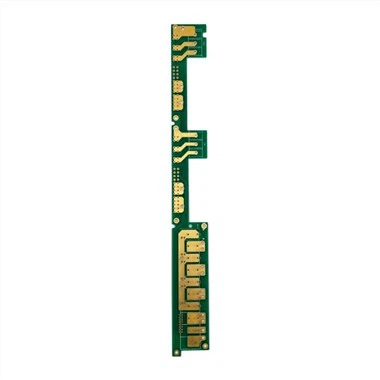

Lớp nền gốm nhiều lớp

Thông tin chi tiết sản phẩm

Tên: Chất liệu gốm

Chất liệu: Gốm sứ

Độ dày của bảng: 1,6mm

Xử lý bề mặt: ENIG

Công nghệ: Xếp chồng N cộng với N, Chiều rộng tối thiểu / Chiều rộng 3/3 triệu, Vias Blind & Buried, laser vias

Thanh toán: L / C, T / T, Western Union

Chứng nhận: Người tiêu dùng UL (Mang, Kỹ thuật số điện tử, Thiết bị gia dụng, Đầu nối) / Điều khiển công nghiệp / Ô tô TS16949 / Y tế / Máy chủ, Máy tính đám mây & Trạm cơ sở / Hàng không / Quân sự / Truyền thông (Chứng nhận trong các ứng dụng liên quan)

Thời hạn giao hàng: DDU, FOB, CFA, CIF, CPT, EXW

Chất nền gốm là gì

1. Theo tài liệu

(1) Al2O3

Nền Alumina là vật liệu nền được sử dụng phổ biến nhất trong ngành công nghiệp điện tử, vì nó có độ bền và độ ổn định hóa học cao so với hầu hết các loại gốm oxit khác về các tính chất cơ, nhiệt và điện, và nguồn nguyên liệu phong phú, phù hợp với nhiều loại của Sản xuất kỹ thuật cũng như các hình dạng khác nhau.

(2) BeO

Nó có độ dẫn nhiệt cao hơn nhôm kim loại và được sử dụng trong những trường hợp cần độ dẫn nhiệt cao, nhưng nó giảm nhanh sau khi nhiệt độ vượt quá 300 độ. Điều quan trọng nhất là độc tính của nó hạn chế sự phát triển của chính nó.

(3) AlN

AlN có hai tính chất rất quan trọng đáng chú ý: độ dẫn nhiệt cao và hệ số giãn nở phù hợp với Si. Điểm bất lợi là ngay cả một lớp oxit rất mỏng trên bề mặt cũng sẽ có tác động đến tính dẫn nhiệt, và chỉ có kiểm soát chặt chẽ vật liệu và quy trình mới có thể tạo ra nền AlN với độ đặc tốt hơn. Tuy nhiên, với sự cải thiện của nền kinh tế và sự nâng cấp của công nghệ, nút thắt cổ chai này cuối cùng sẽ biến mất.

Dựa trên những lý do trên, có thể biết rằng gốm sứ alumin vẫn được sử dụng rộng rãi trong các lĩnh vực vi điện tử, điện tử công suất, vi điện tử lai, mô-đun nguồn và các lĩnh vực khác do tính năng toàn diện vượt trội của chúng.

2. Theo quy trình sản xuất

Hiện tại có 5 loại đế tản nhiệt gốm thông dụng: HTCC, LTCC, DBC, DPC và LAM. Cả HTCC và LTCC đều thuộc quy trình thiêu kết, và chi phí sẽ cao hơn.

Tuy nhiên, DBC và DPC là những công nghệ sản xuất năng lượng trong nước đã phát triển và trưởng thành trong những năm gần đây. DBC dùng nung ở nhiệt độ cao để kết hợp các tấm Al2O3 và Cu. Điểm nghẽn kỹ thuật là khó giải quyết vấn đề lỗ xốp siêu nhỏ giữa các tấm Al2O3 và Cu. khiến năng lượng và sản lượng sản xuất hàng loạt của sản phẩm này bị thách thức rất nhiều, trong khi công nghệ DPC sử dụng công nghệ mạ đồng trực tiếp để lắng Cu trên nền Al2O3. Quá trình kết hợp vật liệu và công nghệ màng mỏng. Sản phẩm của nó là Đế tản nhiệt gốm sứ được sử dụng phổ biến nhất trong những năm gần đây. Tuy nhiên, khả năng kiểm soát nguyên liệu và khả năng tích hợp công nghệ quá trình của nó tương đối cao, điều này làm cho ngưỡng kỹ thuật để gia nhập ngành công nghiệp DPC và sản xuất ổn định tương đối cao. Công nghệ LAM còn được gọi là công nghệ kim loại hóa hoạt hóa nhanh bằng laser.

(1) HTCC (Gốm đồng nung nhiệt độ cao)

HTCC còn được gọi là gốm sứ nhiều lớp đồng nung ở nhiệt độ cao. Quá trình sản xuất rất giống với LTCC. Điểm khác biệt chính là bột gốm của HTCC không được pha thêm chất liệu thủy tinh. Do đó, HTCC phải được làm khô và cứng ở nhiệt độ cao 1300 ~ 1600 độ. Phôi xanh sau đó được khoan qua các lỗ, các lỗ và mạch in được lấp đầy bằng công nghệ in lụa. Do nhiệt độ đồng nung cao, việc lựa chọn vật liệu dẫn kim loại bị hạn chế. Vật liệu chính là các kim loại có nhiệt độ nóng chảy cao nhưng dẫn điện như vonfram, molypden, mangan ...

(2) LTCC (Gốm đồng nung nhiệt độ thấp)

LTCC còn được gọi là nền gốm nhiều lớp đồng nung ở nhiệt độ thấp. Trong công nghệ này, bột alumin vô cơ và khoảng 30% ~ 50% vật liệu thủy tinh cùng với chất kết dính hữu cơ trước tiên được trộn để tạo thành một loại bùn bùn. Dùng máy nạo để cạo bùn thành dạng vảy, sau đó trải qua quá trình sấy khô để tạo thành dạng bùn dạng vảy thành các phôi mỏng màu xanh lá cây, sau đó khoan qua các lỗ tùy theo thiết kế của từng lớp, làm nhiệm vụ truyền tín hiệu của từng lớp, nội mạch của LTCC Sau đó, công nghệ in lụa được sử dụng để lấp đầy các lỗ và mạch in trên phôi xanh tương ứng, các điện cực bên trong và bên ngoài có thể được làm bằng bạc, đồng, vàng và các kim loại khác tương ứng. Quá trình nung kết và đúc khuôn trong lò thiêu kết có thể được hoàn thành.

(3) DBC (Đồng ngoại quan trực tiếp)

Công nghệ phủ đồng trực tiếp là liên kết trực tiếp đồng trên gốm bằng cách sử dụng chất lỏng eutectic có chứa oxy của đồng. Nguyên tắc cơ bản là đưa một lượng oxy thích hợp vào giữa đồng và gốm trước hoặc trong quá trình liên kết. Trong khoảng độ, đồng và oxi tạo thành chất lỏng eutectic Cu-O. Công nghệ DBC sử dụng chất lỏng eutectic này để phản ứng hóa học với nền gốm để tạo ra pha CuAlO2 hoặc CuAl2O4, mặt khác, thâm nhập vào lá đồng để nhận ra sự kết hợp giữa nền gốm và tấm đồng.

Ưu việt

◆ Hệ số giãn nở nhiệt của đế gốm gần bằng chip silicon, có thể tiết kiệm chip Mo của lớp chuyển tiếp, tiết kiệm nhân công, vật liệu và chi phí;

◆ Giảm lớp hàn, giảm điện trở nhiệt, giảm khoảng trống và cải thiện năng suất;

◆ Trong cùng một khả năng mang dòng điện, chiều rộng dòng của 0. Lá đồng dày 3mm chỉ bằng 10% chiều rộng của bảng mạch in thông thường;

◆ Khả năng dẫn nhiệt tuyệt vời làm cho gói chip rất nhỏ gọn, do đó mật độ năng lượng được cải thiện đáng kể, và độ tin cậy của hệ thống và thiết bị được cải thiện;

◆ Nền gốm siêu mỏng (0. 25mm) có thể thay thế BeO, không có vấn đề độc hại với môi trường;

◆ Khả năng mang dòng điện lớn, 1 0 0 Một dòng điện liên tục chạy qua thân đồng dày 1mm, dày 0,3mm, nhiệt độ tăng khoảng 17 độ; Dòng điện 100A liên tục đi qua thân đồng 2mm rộng 0,3mm, nhiệt độ tăng chỉ khoảng 5 độ;

◆ Khả năng chịu nhiệt thấp, khả năng chịu nhiệt của nền gốm 1 0 × 1 0 mm là 0. 31K / W, khả năng chịu nhiệt của 0. Nền gốm dày 63mm là {{1 0}}. 31K / W, khả năng chịu nhiệt của 0. Nền gốm dày 38mm là 0,19K / W và khả năng chịu nhiệt của nền gốm dày 0,25mm Điện trở nhiệt là 0,14 K / W.

◆ Điện áp chịu được cách điện cao để đảm bảo an toàn cá nhân và bảo vệ thiết bị.

◆ Có thể thực hiện các phương pháp đóng gói và lắp ráp mới để sản phẩm có tính tích hợp cao và giảm khối lượng.
