Làm thế nào để làm PCB bốn lớp bảng cấu trúc nhiều lớp thông thường cấu trúc và thiết kế mặt nạ hàn

Với thiết kế mạch ngày càng phức tạp và tốc độ cao, làm thế nào để đảm bảo tính toàn vẹn của các tín hiệu khác nhau (đặc biệt là tín hiệu tốc độ cao), nghĩa là để đảm bảo chất lượng tín hiệu, đã trở thành một vấn đề khó khăn. Tại thời điểm này, cần phải phân tích với sự trợ giúp của lý thuyết đường truyền, và kiểm soát sự kết hợp trở kháng đặc trưng của đường tín hiệu trở thành chìa khóa. Nếu điều khiển trở kháng không nghiêm ngặt, nó sẽ gây ra sự phản xạ tín hiệu đáng kể và biến dạng tín hiệu, dẫn đến lỗi thiết kế.

Các tín hiệu phổ biến, chẳng hạn như bus PCI, PCI-E bus, USB, Ethernet, bộ nhớ DDR, tín hiệu LVDS, v.v., tất cả đều yêu cầu kiểm soát trở kháng. Kiểm soát trở kháng cuối cùng cần phải được thực hiện thông qua thiết kế PCB, và các yêu cầu cao hơn cũng được đưa ra cho quá trình bảng PCB. Trong giai đoạn đầu, công ty chúng tôi đã phát hành các tài liệu kỹ thuật như quy tắc tính toán trở kháng và kiến thức cơ bản. Để đáp ứng nhu cầu của một số khách hàng, sau đây sẽ giới thiệu các cấu trúc nhiều lớp 4 lớp thông thường của công ty chúng tôi có độ dày tấm khác nhau và một số kết quả tính toán trở kháng phổ biến, khách hàng cần nó có thể thiết kế chiều rộng đường trở kháng và khoảng cách theo các thông số được đề xuất sau:

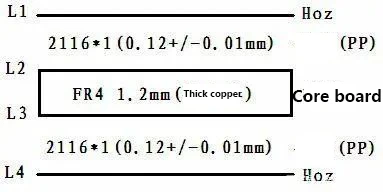

1. độ dày của tấm thành phẩm là 1,6mm (cấu trúc nhiều lớp):

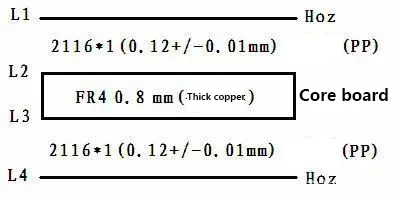

2. độ dày của tấm thành phẩm là 1,2mm (cấu trúc nhiều lớp):

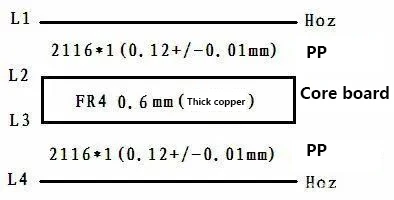

3. Độ dày của tấm thành phẩm là 1,0mm (cấu trúc nhiều lớp):

4. Độ dày của tấm thành phẩm là 0,8mm (cấu trúc nhiều lớp):

Bốn cấu trúc nhiều lớp trên là cấu trúc nhiều lớp thông thường 4 lớp của chúng tôi. Như có thể thấy từ hình ảnh, PP được sử dụng trong cấu trúc nhiều lớp thông thường là 2116 và độ dày khoảng 0,12mm.

Đối với cấu trúc ép thông thường của công ty chúng tôi, các thông số của các đường trở kháng thông thường (chẳng hạn như đường trở kháng lớp L1 đề cập đến đường trở kháng lớp L2 & L4 đề cập đến lớp L3) các tham số có thể tham khảo các kết quả tính toán sau:

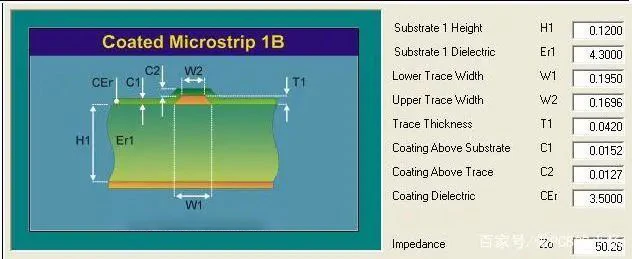

1. Chiều rộng đường lớp ngoài là 0,195mm và trở kháng một đầu được kiểm soát đến 50 +/-10% ohm (lớp L1 Ref L2, lớp L4 Lớp Ref L3)

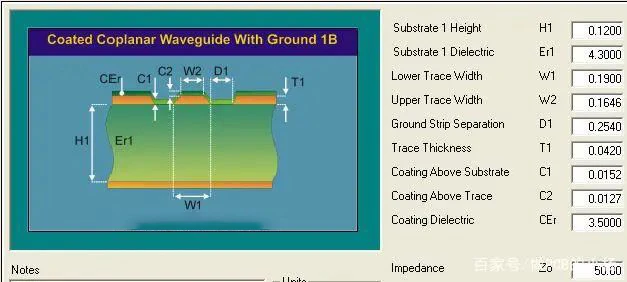

2. Chiều rộng đường hai mặt 0,19mm, khoảng cách giữa dòng với đồng 0,254mm, điều khiển trở kháng coplanar một đầu 50 +/-10% ohm (lớp L1 Ref L2, lớp L4 Lớp Ref L3)

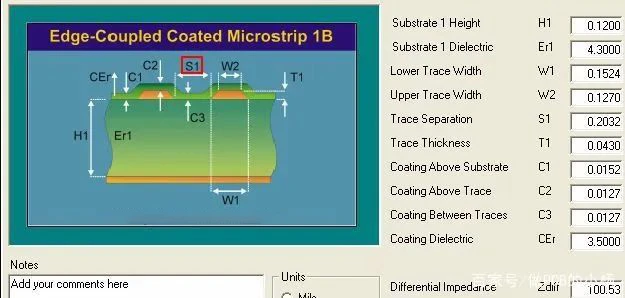

3. Chiều rộng đường hai mặt 0,1524mm, khoảng cách dòng 0,2032mm, trở kháng vi sai điều khiển 100 +/-10% ohm (lớp L1 Ref L2, L4 lớp Ref L3 lớp)

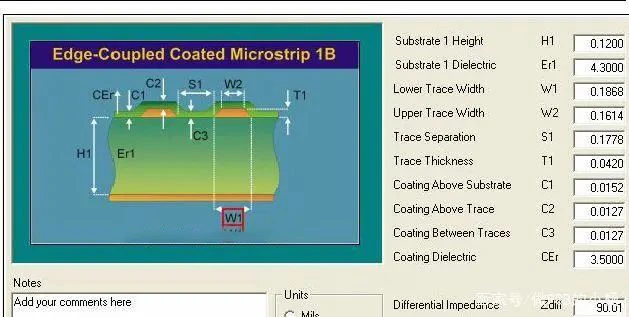

4. Chiều rộng đường hai mặt 0,1868mm, khoảng cách đường 0,1778mm, điều khiển trở kháng vi sai 90 +/-10% ohm (lớp L1 Ref L2, lớp L4 Lớp Ref L3)

Đây là cấu trúc laminate thông thường và thiết kế mặt nạ hàn của bảng bốn lớp PCB.
