Bảng mạch PCB nhiều lớp 6 lớp

Beton, một trong những công ty sản xuất năng động nhất trong lĩnh vực sản xuất Bảng mạch in công nghệ cao ở Thâm Quyến, Trung Quốc. Chúng tôi nhanh chóng mở rộng về năng lực và công nghệ trong những năm gần đây, đặc biệt là trong các lĩnh vực pcb nhiều lớp, pcb nhôm 1-2 lớp và pcb đồng, PCB linh hoạt, PCB LED, v.v.

Gửi yêu cầu

Mô tả

Chi tiết sản phẩm

PCB 6 lớp được sử dụng rộng rãi trong các thiết bị điện tử nhỏ gọn như thiết bị đeo được, mô-đun truyền thông và thiết bị quân sự. Có các yêu cầu kỹ thuật hạn chế cao trong sản xuất, đặc biệt là trong quá trình mạ, cán và khoan. Công nghệ Ramming rất có kinh nghiệm trong việc chế tạo PCB 6 lớp trong suốt 10 năm qua. Việc quản lý nội bộ của chúng tôi đối với các quy trình SOP đã được tinh chỉnh sẽ kiểm soát cao chất lượng và hiệu quả sản xuất do tính phức tạp của nó.

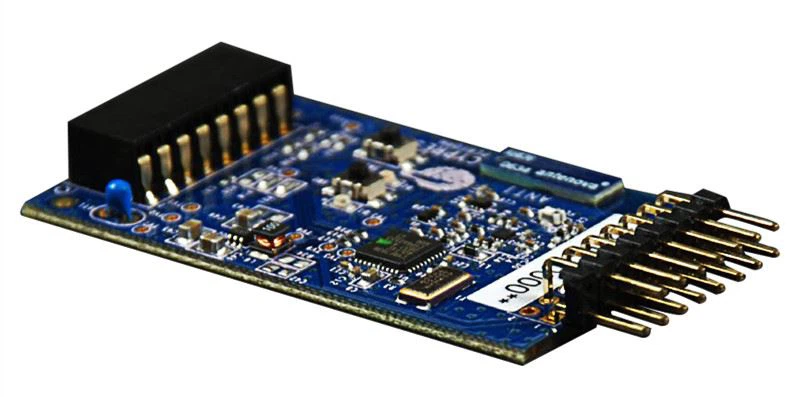

6 layer PCB board

Chi tiết nhanh

Nguồn gốc:

Quảng Đông, Trung Quốc

Chất liệu cơ bản:

FR4, TG FR4 cao, Tần số cao, Phèn, FPC

Độ dày đồng:

0.5-4 0z

Độ dày:

{{0}}. 1-4 mm ± 10 phần trăm, 0. 1-4 mm ± 10 phần trăm

Min. Kích thước lỗ:

0. 2 mét

Min. Chiều rộng dòng:

0. 075 mm

Min. Khoảng cách dòng:

0. 075 mm

Hoàn thiện bề mặt:

HASL, ENIG, bạc ngâm, thiếc ngâm, OSP

Kích thước bảng:

Hình vuông, hình tròn, không đều

Số lớp:

Cụm con:

Nhựa, kim loại, màn hình

Kết thúc bề mặt:

HASL, ENIG, bạc ngâm, thiếc ngâm, OSP

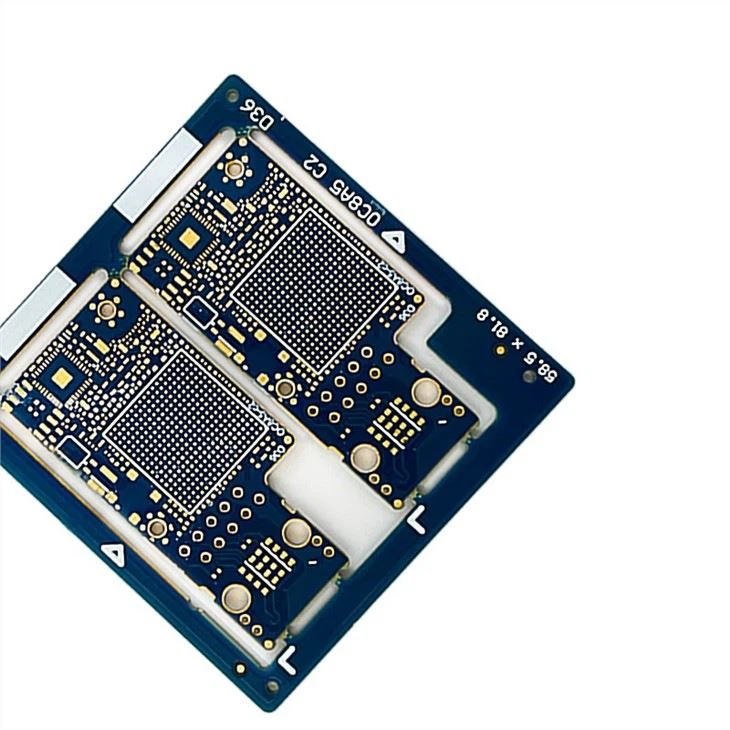

PCB nhiều lớp

Như tên cho thấy, một bảng mạch nhiều lớp có nghĩa là một bảng mạch có nhiều hơn hai lớp có thể được gọi là nhiều lớp, chẳng hạn như bốn lớp, sáu lớp, tám lớp, v.v. Tất nhiên, một số thiết kế là mạch ba lớp hoặc năm lớp, còn được gọi là bảng mạch PCB nhiều lớp. Lớn hơn so với sơ đồ nối dây dẫn điện của bảng hai lớp, các lớp được ngăn cách bởi các đế cách điện. Sau khi mỗi lớp mạch được in, mỗi lớp mạch được chồng lên nhau bằng cách nhấn. Sau đó, các lỗ khoan được sử dụng để nhận ra sự dẫn truyền giữa các dòng của mỗi lớp. Ưu điểm của bảng mạch PCB nhiều lớp là các đường có thể được phân bố thành nhiều lớp, do đó có thể thiết kế các sản phẩm chính xác hơn. Hoặc các sản phẩm nhỏ hơn có thể được thực hiện bằng bảng nhiều lớp. Chẳng hạn như: bảng mạch điện thoại di động, máy chiếu siêu nhỏ, máy ghi âm và các sản phẩm khác với khối lượng tương đối lớn. Ngoài ra, nhiều lớp có thể tăng tính linh hoạt của thiết kế, kiểm soát tốt hơn trở kháng vi sai và trở kháng một đầu, và đầu ra tốt hơn của một số tần số tín hiệu.

Ưu điểm ứng dụng của bảng mạch PCB nhiều lớp:

1. Mật độ lắp ráp cao, kích thước nhỏ và trọng lượng nhẹ, đáp ứng nhu cầu của thiết bị điện tử nhẹ và thu nhỏ;

2. Do mật độ lắp ráp cao nên giảm khả năng kết nối giữa các bộ phận (kể cả linh kiện), việc lắp đặt đơn giản, độ tin cậy cao;

3. Do tính lặp lại và tính nhất quán của đồ họa, các lỗi của hệ thống dây điện và lắp ráp được giảm bớt, đồng thời tiết kiệm thời gian bảo trì, gỡ lỗi và kiểm tra thiết bị;

4. Số lượng lớp dây có thể được tăng lên, do đó tăng tính linh hoạt trong thiết kế;

5. Nó có thể tạo thành một mạch với một trở kháng nhất định, và có thể tạo thành một mạch truyền tốc độ cao;

6. Lớp bảo vệ mạch từ và mạch từ có thể được thiết lập, và lớp tản nhiệt lõi kim loại cũng có thể được thiết lập để đáp ứng nhu cầu của các chức năng đặc biệt như che chắn và tản nhiệt.
