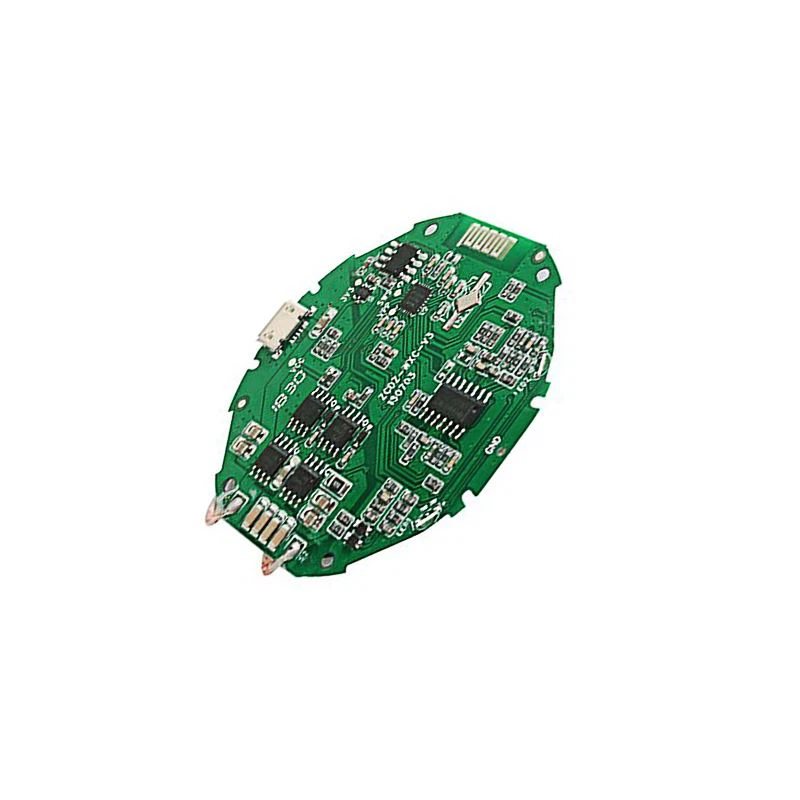

Cầu dao gia đình hai mặt PCB lắp ráp

Chi tiết sản phẩm

Chi tiết nhanh

Số mô hình: Customize

Xuất xứ: Thâm Quyến, Trung Quốc

Chất liệu cơ bản: FR -4 / nhôm / gốm / cem -3 / FR -1

Độ dày đồng: 1 / 2OZ 1OZ 2OZ 3OZ

Độ dày của bảng: 0. 2-4 mm

Min. Kích thước lỗ: 0. 075mm / 3mil

Min. Chiều rộng dòng: 0. 1mm / 4 phút

Min. Khoảng cách dòng: 0. 1mm / 4 phút

Hoàn thiện bề mặt: HASL

Giấy chứng nhận: ISO9001; TS16949

Dịch vụ khác: Thiết kế và bố trí PCB

Màu mặt nạ hàn: Xanh lam. màu xanh lá. màu đỏ. màu đen. trắng. vân vân

Lớp: 1 ~ 24 Lớp

Dịch vụ kiểm tra: Kiểm tra chức năng tia X AOI

Là một nhà sản xuất lắp ráp thiết bị điện tử được chứng nhận ISO9001, tuân thủ chất lượng và kiểm soát quy trình kỹ lưỡng. Các bài kiểm tra và kiểm tra bao gồm kiểm tra vật lý và hình ảnh, kiểm tra mở và kiểm tra ngắn, kiểm tra AOI, kiểm tra bằng tia X và kiểm tra trong mạch. Chúng tôi cũng thực hiện kiểm tra lão hóa cho cả bo mạch chủ và thành phẩm. Quy trình kiểm tra PCBA này đảm bảo sản phẩm cuối cùng của khách hàng đáp ứng các thông số kỹ thuật thiết kế của họ, đồng thời kiểm soát toàn bộ lô sản xuất với tỷ lệ không bị lỗi cao giúp giảm toàn bộ thời gian thực hiện.

Các bước liên quan đến quy trình lắp ráp PCB

Có nhiều bước liên quan đến PCBA và quy trình sản xuất. Để có được sản phẩm cuối cùng chất lượng tốt nhất, hãy làm theo các bước sau:

Bước 1: Thêm hàn dán: Đây là giai đoạn đầu tiên của quá trình lắp ráp. Ở giai đoạn này, keo hàn được thêm vào các miếng đệm thành phần ở bất cứ nơi nào cần hàn. Đặt keo hàn vào các miếng đệm và dán vào đúng vị trí với sự trợ giúp của màn hàn. Màn hình này được làm từ một tập tin PCB có lỗ.

Bước 2: Đặt linh kiện: Với chất hàn đã được thêm vào miếng đệm linh kiện, đã đến lúc đặt linh kiện. PCB đi qua một máy đặt chính xác các thành phần này trên các tấm đệm. Lực căng được cung cấp bởi keo hàn giữ linh kiện ở đúng vị trí.

Bước 3: Reflow Oven: Bước này dùng để gắn cố định các linh kiện vào bo mạch. Sau khi các thành phần được đặt trên bo mạch, PCB được đưa qua băng tải lò nung lại. Nhiệt được kiểm soát của lò làm tan chảy chất hàn được thêm vào trong bước đầu tiên, kết nối vĩnh viễn các thành phần.

Bước 4: Hàn sóng: Trong bước này, PCB được đưa qua một sóng hàn nóng chảy. Điều này sẽ tạo ra một kết nối điện giữa vật hàn, tấm lót PCB và các dây dẫn linh kiện.

Bước 5: Làm sạch: Đến bước này, tất cả quá trình hàn đã hoàn thành. Trong quá trình hàn, một lượng lớn cặn thông lượng hình thành xung quanh mối hàn. Như tên cho thấy, bước này liên quan đến việc làm sạch dư lượng chất trợ dung. Làm sạch cặn thông lượng bằng nước khử ion và dung môi. Với bước này, việc lắp ráp PCB đã hoàn thành. Các bước tiếp theo sẽ đảm bảo rằng việc lắp ráp được thực hiện chính xác.

Bước 6: Kiểm tra: Ở giai đoạn này, việc lắp ráp PCB đã hoàn tất và các cuộc kiểm tra bắt đầu kiểm tra vị trí của các thành phần. Điều này có thể được thực hiện theo hai cách:

một. Thủ công: Việc kiểm tra này thường được thực hiện đối với các linh kiện nhỏ hơn, số lượng linh kiện không vượt quá một trăm.

b. Tự động: Kiểm tra này được thực hiện để kiểm tra các khớp nối không tốt, các thành phần sai, các thành phần bị đặt sai vị trí, v.v.

Yêu cầu sản phẩm thủ công:

1. Yêu cầu bù đắp: Khi mặt bên được bù đắp, chiều rộng kết nối tối thiểu (C) không được nhỏ hơn 3/4 chiều rộng kết thúc mối hàn thành phần (W) hoặc chiều rộng tấm đệm (P); được tính bằng P và W nhỏ hơn.

2. Yêu cầu về hàn: chiều cao thiếc leo tối thiểu lớn hơn 1/3 thành.

3. yêu cầu thành phần: chiều cao thiếc leo tối thiểu lớn hơn 1/3 lâu đài.

4. Không chấp nhận vật liệu thay thế.

5. Yêu cầu về PCB: lô hàng bo mạch trần không chấp nhận sự tạo bọt hoặc phân tầng.

6. Yêu cầu PCBA: gói đầy đủ chống tĩnh điện

7. Yêu cầu làm sạch: dung dịch tẩy rửa đặc biệt, xin lưu ý dòng nước phải mềm, không quá dữ dội, cẩn thận chải bằng bàn chải mềm trong khi chải, cả hai mặt của bảng phải được vận hành cùng một cách.
