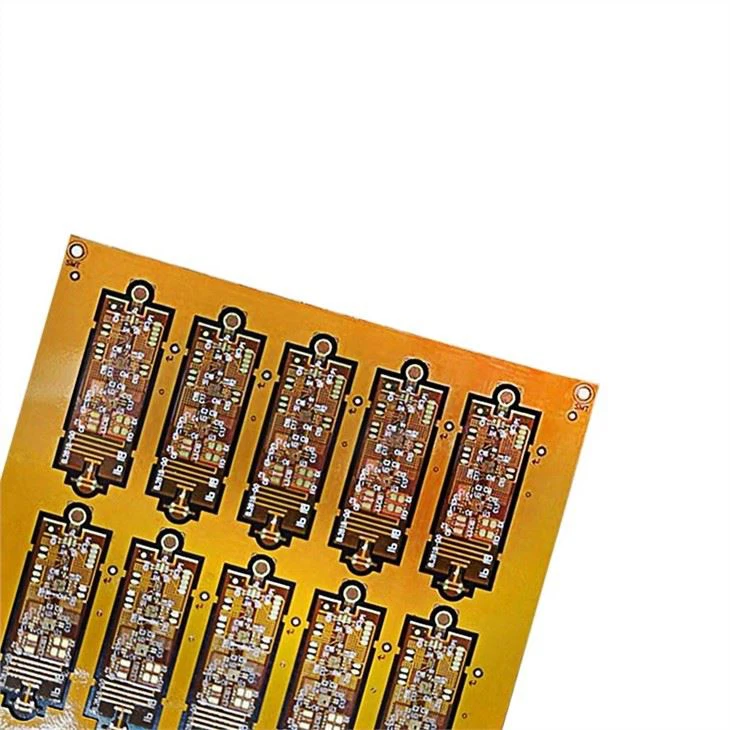

94v 0 Bảng mạch PCB linh hoạt

Chi tiết sản phẩm

94v 0 Bảng mạch PCB linh hoạt là sản phẩm bán chạy. Và vật liệu là chất lượng tốt.

Công ty chúng tôi có sản xuất bảng mạch in OEM (PCB) và lắp ráp PCB. Vì vậy, ngày giao hàng sản xuất có thể được trước.

Bảng linh hoạt được phân loại theo cấu trúc

Bảng mềm FPC thường được chia thành bảng một lớp, bảng hai lớp, bảng nhiều lớp, bảng hai mặt, v.v.

⒈ Cấu trúc bảng linh hoạt một lớp

Cấu trúc của bảng linh hoạt một lớp FPC: bảng linh hoạt có cấu trúc này là cấu trúc đơn giản nhất của bảng linh hoạt. Thông thường, vật liệu cơ bản cộng với keo trong suốt và lá đồng là một bộ nguyên liệu thô đã mua, và màng bảo vệ cộng với keo trong suốt là một nguyên liệu thô khác được mua. Đầu tiên, lá đồng cần được khắc và các quá trình khác để có được các mạch cần thiết, và màng bảo vệ cần được khoan để lộ ra các miếng đệm tương ứng. Sau khi làm sạch, sử dụng phương pháp lăn kết hợp cả hai. Sau đó, vàng hoặc thiếc được mạ trên phần đệm tiếp xúc để bảo vệ. Bằng cách này, bảng lớn đã sẵn sàng. Nói chung, các bảng mạch nhỏ có hình dạng tương ứng cũng được đục lỗ. Cũng có những mặt nạ hàn in trực tiếp trên lá đồng mà không có màng bảo vệ nên giá thành sẽ thấp hơn nhưng độ bền cơ học của bảng mạch sẽ kém hơn. Trừ khi yêu cầu cường độ không cao nhưng giá thành cần càng thấp càng tốt, nếu không thì tốt nhất nên áp dụng phương pháp dán màng bảo vệ.

⒉ Cấu trúc bảng mềm hai lớp

Cấu trúc của bảng linh hoạt hai lớp FPC: khi mạch của mạch quá phức tạp, bảng một lớp không thể đấu dây, hoặc cần có lá đồng để che chắn tiếp đất thì cần sử dụng bảng hai lớp hoặc thậm chí. một bảng nhiều lớp. Sự khác biệt điển hình nhất giữa bảng nhiều lớp và bảng một lớp là việc bổ sung cấu trúc thông qua để kết nối từng lớp lá đồng. Nói chung, quy trình xử lý đầu tiên của chất nền cộng với keo trong suốt và lá đồng là tạo vias. Đầu tiên hãy khoan lỗ trên đế và lá đồng, và sau khi làm sạch, được mạ bằng một độ dày nhất định của đồng, các vias đã sẵn sàng. Quy trình sản xuất tiếp theo gần giống như quy trình sản xuất ván một lớp.

⒊ Cấu trúc bảng linh hoạt hai mặt

Cấu trúc của bảng linh hoạt hai mặt FPC: có các miếng đệm ở cả hai mặt của bảng hai mặt, được sử dụng chủ yếu để kết nối với các bảng mạch khác. Tuy có cấu tạo tương tự như ván một lớp nhưng quy trình sản xuất lại rất khác. Nguyên liệu của nó là lá đồng, màng bảo vệ cộng với keo trong suốt. Đầu tiên, khoan lỗ trên màng bảo vệ theo yêu cầu của vị trí miếng đệm, sau đó dán lá đồng, ăn mòn miếng đệm và dây dẫn, sau đó dán màng bảo vệ khác vào các lỗ đã khoan.

Ưu điểm của bảng mạch linh hoạt

Bảng mạch in dẻo là mạch in được làm bằng chất liệu cách điện dẻo, có nhiều ưu điểm mà bảng mạch in cứng không có:

(1) Nó có thể được uốn, quấn và gấp tự do, và có thể được sắp xếp tùy ý theo yêu cầu của bố cục không gian, và có thể di chuyển và thu lại tùy ý trong không gian ba chiều, để đạt được sự tích hợp của cụm thành phần và kết nối dây;

(2) Việc sử dụng FPC có thể làm giảm đáng kể khối lượng và trọng lượng của sản phẩm điện tử, phù hợp với việc phát triển sản phẩm điện tử theo hướng mật độ cao, thu nhỏ và độ tin cậy cao. Vì vậy, FPC đã được sử dụng rộng rãi trong hàng không vũ trụ, quân sự, truyền thông di động, máy tính xách tay, thiết bị ngoại vi máy tính, PDA, máy ảnh kỹ thuật số và các lĩnh vực hoặc sản phẩm khác;

(3) FPC cũng có ưu điểm là tản nhiệt tốt và khả năng hàn, lắp ráp và kết nối dễ dàng và chi phí toàn diện thấp. Thiết kế kết hợp mềm và cứng cũng tạo ra sự thiếu hụt nhẹ của chất nền dẻo trong khả năng mang linh kiện ở một mức độ nhất định.

Câu hỏi thường gặp

Q: Bạn có thể làm OEM và ODM không?

A: Có, OEM và ODM đều được chấp nhận. Chất liệu, màu sắc, phong cách có thể tùy chỉnh, số lượng cơ bản chúng tôi sẽ tư vấn sau khi chúng tôi thảo luận.

Q: MOQ của bạn là gì?

A: Nếu chúng tôi có các sản phẩm trong kho, nó sẽ không có MOQ. Nếu chúng tôi cần sản xuất, chúng tôi có thể thảo luận về MOQ theo tình hình chính xác của khách hàng.

Q: Hình thức thanh toán nào bạn có thể chấp nhận?

A: T / T, Western Union, PayPal, v.v. Chúng tôi chấp nhận bất kỳ thời hạn thanh toán thuận tiện và nhanh chóng nào.

Hỏi: Bạn có thể cung cấp cách vận chuyển nào?

A: Chúng tôi có thể cung cấp vận chuyển bằng đường biển, đường hàng không và tàu hỏa tốc hành.

Q: Làm thế nào chúng tôi có thể nhận được một báo giá?

Liên hệ với chúng tôi với đặc điểm kỹ thuật: chẳng hạn như Tệp Gerber, Bom, số lượng, hoàn thiện bề mặt, v.v.
