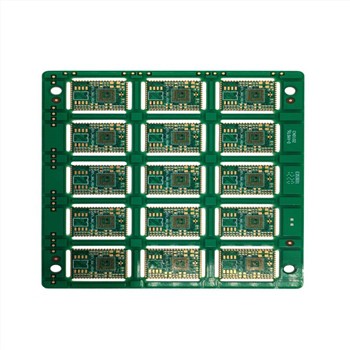

Mạ vàng trên bề mặt PCB là gì

1. xử lý bề mặt của bảng PCB: chống oxy hóa, phun thiếc, thiếc phun không chì, ngâm vàng, ngâm thiếc, bạc ngâm, mạ vàng cứng, mạ vàng toàn bảng, ngón tay vàng, niken palladium vàng OSP: chi phí thấp, hàn Tốt, điều kiện lưu trữ khắc nghiệt, thời gian ngắn, quy trình thân thiện với môi trường, hàn tốt, phẳng.

Phun thiếc: Bảng phun thiếc thường là một mẫu PCB có độ chính xác cao đa lớp (4-46 lớp), đã được sử dụng bởi nhiều doanh nghiệp và đơn vị nghiên cứu truyền thông, máy tính, thiết bị y tế lớn trong nước và các doanh nghiệp hàng không vũ trụ và các đơn vị nghiên cứu. ) là phần kết nối giữa thẻ nhớ và khe cắm bộ nhớ, và tất cả các tín hiệu được truyền qua ngón tay vàng.

Ngón tay vàng bao gồm nhiều tiếp điểm dẫn điện màu vàng vàng, được gọi là "ngón tay vàng" vì bề mặt được mạ vàng và các tiếp điểm dẫn điện được sắp xếp như ngón tay. Ngón tay vàng thực sự được bao phủ bởi một lớp vàng trên laminate ốp đồng thông qua một quá trình đặc biệt, bởi vì vàng có khả năng chống oxy hóa mạnh mẽ và độ dẫn điện mạnh mẽ. Tuy nhiên, do giá vàng cao, hầu hết bộ nhớ hiện đang được thay thế bằng mạ thiếc. Từ những năm 1990, vật liệu thiếc đã trở nên phổ biến. Hiện nay, "ngón tay vàng" của bo mạch chủ, bộ nhớ và card đồ họa hầu như đều được sử dụng. Vật liệu thiếc, chỉ có một số điểm tiếp xúc máy chủ / máy trạm hiệu suất cao sẽ tiếp tục sử dụng mạ vàng, tự nhiên đắt tiền.

2. Tại sao sử dụng tấm mạ vàng

Khi mức độ tích hợp của IC ngày càng cao hơn, các chân IC càng dày đặc. Quá trình phun thiếc dọc rất khó để làm phẳng các miếng đệm mỏng, điều này mang lại khó khăn cho vị trí SMT; ngoài ra, thời hạn sử dụng của bảng phun thiếc rất ngắn. Tấm mạ vàng chỉ giải quyết những vấn đề này:

(1) Đối với quá trình gắn kết bề mặt, đặc biệt là đối với ngàm bề mặt siêu nhỏ 0603 và 0402, bởi vì độ phẳng của miếng đệm có liên quan trực tiếp đến chất lượng của quá trình in dán hàn, nó có tác động quyết định đến chất lượng của hàn reflow tiếp theo. Mạ vàng tấm là phổ biến trong các quá trình gắn kết bề mặt mật độ cao và cực nhỏ.

(2) Trong giai đoạn sản xuất thử nghiệm, bị ảnh hưởng bởi các yếu tố như mua sắm linh kiện, thường không phải là bảng sẽ được hàn ngay sau khi nó đến, nhưng thường mất vài tuần hoặc thậm chí một tháng để sử dụng nó. Thời hạn sử dụng của bảng mạ vàng dài hơn hợp kim chì thiếc dài hơn nhiều lần, vì vậy mọi người đều sẵn sàng sử dụng chúng. Bên cạnh đó, chi phí của PCB mạ vàng trong giai đoạn mẫu gần giống như các bảng hợp kim chì thiếc.

Nhưng khi hệ thống dây điện trở nên dày đặc hơn, chiều rộng đường dây và khoảng cách đã đạt 3-4MIL.

Do đó, vấn đề ngắn mạch của dây vàng được đưa ra: khi tần số của tín hiệu ngày càng cao hơn, việc truyền tín hiệu trong lớp phủ nhiều lớp do hiệu ứng da có tác động rõ ràng hơn đến chất lượng tín hiệu.

Hiệu ứng da đề cập đến: dòng điện xoay chiều tần số cao, dòng điện sẽ có xu hướng tập trung vào bề mặt của dây để chảy. Theo tính toán, độ sâu của da phụ thuộc vào tần suất.

3. Tại sao sử dụng tấm vàng ngâm

Để giải quyết các vấn đề trên của ván mạ vàng, PCB sử dụng ván vàng ngâm chủ yếu có các đặc điểm sau:

(1) Bởi vì cấu trúc tinh thể được hình thành bằng cách ngâm vàng và mạ vàng là khác nhau, ngâm vàng sẽ có màu vàng vàng hơn mạ vàng, và khách hàng hài lòng hơn.

(2) Bởi vì các cấu trúc tinh thể được hình thành bằng cách ngâm vàng và mạ vàng là khác nhau, ngâm vàng dễ hàn hơn mạ vàng, và nó sẽ không gây hàn kém và gây ra khiếu nại của khách hàng.

(3) Vì bảng vàng ngâm chỉ có vàng niken trên miếng đệm, việc truyền tín hiệu trong hiệu ứng da nằm trong lớp đồng và sẽ không ảnh hưởng đến tín hiệu.

(4) So với mạ vàng, vàng ngâm có cấu trúc tinh thể dày đặc hơn và không dễ tạo ra quá trình oxy hóa.

(5) Bởi vì tấm vàng ngâm chỉ có niken-vàng trên miếng đệm, nó sẽ không tạo ra dây vàng và gây ra ngắn nhẹ.

(6) Vì bảng vàng ngâm chỉ có niken-vàng trên miếng đệm, sự kết hợp của mặt nạ hàn trên dây chuyền và lớp đồng mạnh hơn.

(7) Dự án sẽ không ảnh hưởng đến khoảng cách khi thực hiện bồi thường.

(8) Bởi vì các cấu trúc tinh thể được hình thành bởi vàng ngâm và mạ vàng là khác nhau, sự căng thẳng của tấm vàng ngâm dễ kiểm soát hơn, và đối với các sản phẩm có liên kết, nó có lợi hơn cho việc xử lý liên kết. Đồng thời, chính xác là vì vàng ngâm mềm hơn mạ vàng, vì vậy ngón tay vàng của tấm vàng ngâm không có khả năng chống mài mòn.

(9) Độ phẳng và tuổi thọ dự phòng của tấm vàng ngâm cũng tốt như của tấm mạ vàng.

4. Ngâm tấm vàng VS tấm mạ vàng

Trên thực tế, quá trình mạ vàng được chia thành hai loại: một là mạ điện vàng và hai là vàng ngâm.

Đối với quá trình mạ vàng, tác dụng của thiếc giảm đáng kể, và hiệu quả của việc ngâm vàng tốt hơn; trừ khi nhà sản xuất yêu cầu ràng buộc, hầu hết các nhà sản xuất bây giờ sẽ chọn quá trình ngâm vàng! Nói chung phổ biến Trong trường hợp xử lý bề mặt PCB, các loại sau đây là: mạ vàng (mạ vàng, vàng ngâm), mạ bạc, OSP, phun thiếc (chì và không chì), các loại này chủ yếu dành cho FR-4 hoặc CEM-3 và các bảng khác Nói cách khác, vật liệu cơ bản giấy cũng có phương pháp xử lý bề mặt lớp phủ rosin; nếu thiếc không tốt (ăn thiếc kém), nếu quá trình sản xuất và vật liệu của dán hàn và các nhà sản xuất chip khác bị loại trừ.

Điều này chỉ dành cho các vấn đề PCB, có một số lý do:

(1) Trong quá trình in PCB, cho dù có bề mặt màng thấm dầu trên vị trí PAN, nó có thể chặn ảnh hưởng của thiếc; điều này có thể được xác minh bằng một thử nghiệm tẩy trắng thiếc.

(2) Cho dù việc làm ẩm vị trí PAN đáp ứng các yêu cầu thiết kế, nghĩa là liệu thiết kế pad có thể đảm bảo đủ sự hỗ trợ của các bộ phận hay không.

(3) Liệu miếng đệm có bị ô nhiễm hay không, có thể thu được bằng cách kiểm tra ô nhiễm ion; ba điểm trên về cơ bản là các khía cạnh chính được xem xét bởi các nhà sản xuất PCB.

Về những ưu điểm và nhược điểm của một số phương pháp xử lý bề mặt, mỗi phương pháp đều có những ưu điểm và nhược điểm riêng!

Về mạ vàng, nó có thể làm cho PCB được lưu trữ trong một thời gian dài, và nó ít bị ảnh hưởng bởi nhiệt độ và độ ẩm bên ngoài (so với các phương pháp xử lý bề mặt khác), và thường có thể được lưu trữ trong khoảng một năm; xử lý bề mặt phun thiếc là thứ hai, OSP là một lần nữa, đây là Rất nhiều sự chú ý cần được trả cho thời gian lưu trữ của hai xử lý bề mặt ở nhiệt độ môi trường xung quanh và độ ẩm.

Nói chung, việc xử lý bề mặt của bạc ngâm hơi khác một chút, giá cả cũng cao, điều kiện lưu trữ nghiêm trọng hơn và nó cần phải được đóng gói bằng giấy không có lưu huỳnh! Và thời gian lưu trữ là khoảng ba tháng! Về hiệu ứng nhuộm thiếc, ngâm vàng, OSP, Trên thực tế, thiếc phun, v.v. gần như giống nhau, các nhà sản xuất chủ yếu xem xét khía cạnh hiệu suất chi phí!
